Máy Tiện Tự Động Swiss Type Star SR-20R IV

Hutscom cung cấp máy tiện tự động hay còn gọi là máy Auto Lathe Swiss Type, thương hiệu Star, model SR-20R IV type A hoặc type B với các chức năng gia công phức tạp có thể thích ứng với nhiều ngành công nghiệp nơi độ chính xác và độ chính xác là cần thiết.

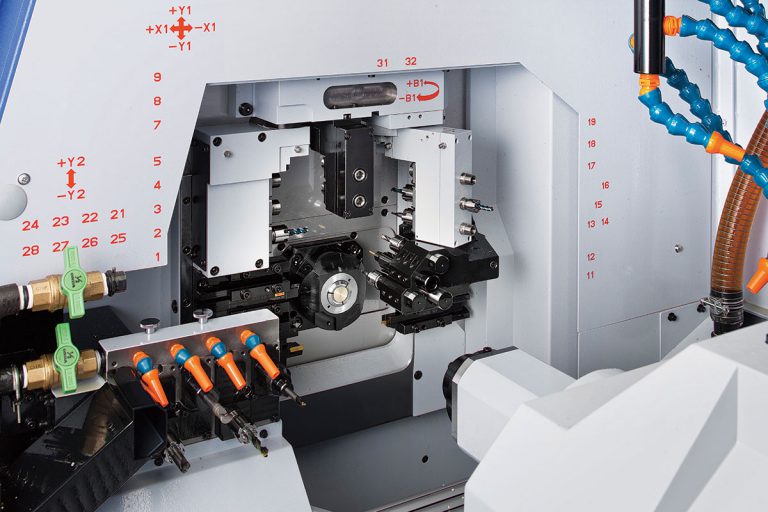

Hệ thống công cụ 27 vị trí có sức chứa lên đến 41 dụng cụ
Trục B đầy đủ ứng dụng để khoan, phay chéo với nhiều tùy chọn dụng cụ
Thiết kế trụ công cụ được thiết kế đặc biệt để gia công ngược, với chức năng điều khiển trục Y làm tiêu chuẩn
Kết cấu cứng chắc mang lại sự ổn định cho công việc có dung sai rất cao và kéo dài tuổi thọ của dụng cụ
Động cơ tích hợp và cảm biến tích hợp để cải thiện độ chính xác của quá trình gia công
Được trang bị “Hệ thống điều khiển chuyển động” (Star Motion Control System) giúp máy móc thiết bị cho độ chính xác cao hơn và khả năng hoạt động dễ dàng hơn

Video tham khảo máy Star SR-20R IV

THÔNG SỐ KỸ THUẬT CỦA MÁY TIÊU CHUẨN

Max. Machining Diameter	ø20mm (25/32in)	Main Spindle Speed	Max. 10,000min-1
Max. Headstock Stroke	STANDARD	Main Spindle Motor	2.2kw (continuous) / 3.7kw (10 min/25% ED)
	205mm (8in)	Coolant Tank Capability	170ℓ
		Dimensions (W x D x H)	2,334 x 1,200 x 1,700mm
	WITH R.M.G.B. UNIT	Weight	2,600kg
	160mm (6-19/64in)	Power Consumption	4.7KVA
		Power Driven Attachment	NUMBER OF TOOLS
	NON-GUIDE BUSH TYPE		Cross Milling: 3 tools
	Bar diameter x 2.5 (max. 50mm) (max. 1-31/32in)		Cartridge Type: At 2 position

Tool	5 tools on the front + 2 tools on the rear (12mm)		NUMBER OF TOOLS (TYPE A)
4-Spindle Sleeve Holder	NUMBER OF TOOLS		Angle adjustable power-driven tool: At 1 position (front 3 tools + rear 3 tools)
	Front 4 tools / Rear 4 tools
			NUMBER OF TOOLS (TYPE B)
	MAX. DRILLING CAPABILITY		B-axis controlled power-driven tool unit: At 1 position (front 3 tools + rear 3 tools)
	ø12mm (1/2in)
			MAX. DRILLING CAPABILITY
	MAX. TAPPING CAPABILITY		ø10mm (25/64in)
	M10 x P1.5
2-Spindle Front Sleeve Holder	NUMBER OF TOOLS (SLEEVE)		MAX. TAPPING CAPABILITY
	2 tools		M8 x P1.25

	MAX. DRILLING CAPABILITY		SPINDLE SPEED
	ø10mm (25/64in)		Max. 8,000min-1

	MAX. DEPTH OF HOLE		DRIVE MOTOR
	100mm (3-15/16 in)		2.2kw
Rapid Feed Rate	35m/min-1 (X1, X2, Y1, Z1, Z2), 15m/min-1 (Y2)	Main Spindle Indexing Angle	C-axis control

THÔNG SỐ KĨ THUẬT CỦA BACKWORKING

Max. Chucking Diameter	ø20mm (25/32in)	Back 8-Spindle Unit	NUMBER OF TOOLS
Max. Length for Front Ejection	80mm (3-5/32in)		Stationary Tool: 8 tools
Max. Parts Projection Length	30mm (1-3/16in)		Power Driven Tool: 8 tools
Power Driven Attachment Spindle Speed	Max. 8,000min-1		MAX. DRILLING CAPABILITY
Power Driven Attachment Drive Motor	10kw (continuous)/1.2kw (5min./30%ED)		Stationary Tool
Sub Spindle Indexing Angle	C-axis control		ø12mm (1/2in)
Sub Spindle Speed	Max. 10,000min-1		Power-Driven Tool
Sub Spindle Motor	Built-in motor drive 2.2kw (continuous) / 3.7kw (10min/25% ED)		ø6mm (15/64in)
			MAX. TAPPING CAPABILITY
			Stationary Tool
			M10 x P1.5
			Power Driven Tool
			M5 x P0.8

Download catalogue máy Star SR-20R IV

Ngoài cung cấp máy tiện tự động chính hãng, HUTSCOM còn cung cấp thêm phụ kiện máy tiện tự động Auto Lathe các dòng máy Star

Đồ kẹp nguyên liệu (collet chuck)
Đồ gá dẫn hướng (Guide bushing)
Chấu kẹp phụ (Back collet chuck)
Mâm cặp chính (Main collet chuck)

Với các ưu điểm dành riêng cho khách hàng của HUTSCOM:
– Sản xuất theo yêu cầu
– Đáp ứng đầy đủ model máy trên thị trường Cincom – Star – Tsugami – Nomura – Miyano – Takamaz – Strohm – Riken – Takisawa
– Sản phẩm bao gồm bạc lót dẫn hướng
– Chất liệu lựa chọn HSS/Carbide/Ceramic

Đặc biệt cam kết:
– Chất lượng, độ bền tương đương chính hãng
– Giao hàng nhanh trong 02 – 04 tuần tùy theo model, độ khó gia công
– Giá canh tranh
